回轉窯
回轉窯
時間：2018-01-28 11:06:06 瀏覽次數：438
- 產品簡介:
回轉窯是指旋轉煅燒窯（俗稱旋窯），屬于建材設備類?；剞D(zhuǎn)窯按處理物料不同可分為水泥窯、冶金化工窯和石灰窯。主要用于煅燒水泥熟料。 - 加工物料:
石灰石、水泥熟料、鋁礬土、活性石灰、氫氧化鋁、鉻礦等。 - 應用領域:
主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒。
0371-67846980
回轉窯介紹:
石灰回轉窯生產現場
回轉窯的主要功能就是煅燒，又稱為煅燒窯，該設備廣泛應用在各種領域中，所適用的物料包括石灰石、碳酸鈣、銅礦石、鋁礬土、氧化鋅、氧化鋁、高嶺土、水泥等物料，它的利用價值非常高，其應用領域也是相當廣泛，是目前礦山領域綜合需求量較高的設備，本文結合應用實踐來對該設備進行全面的介紹。
回轉窯煅燒物料

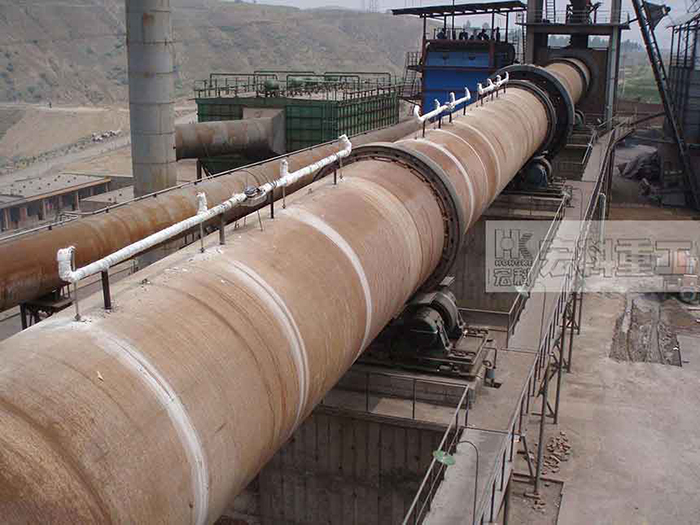

回轉窯圖片

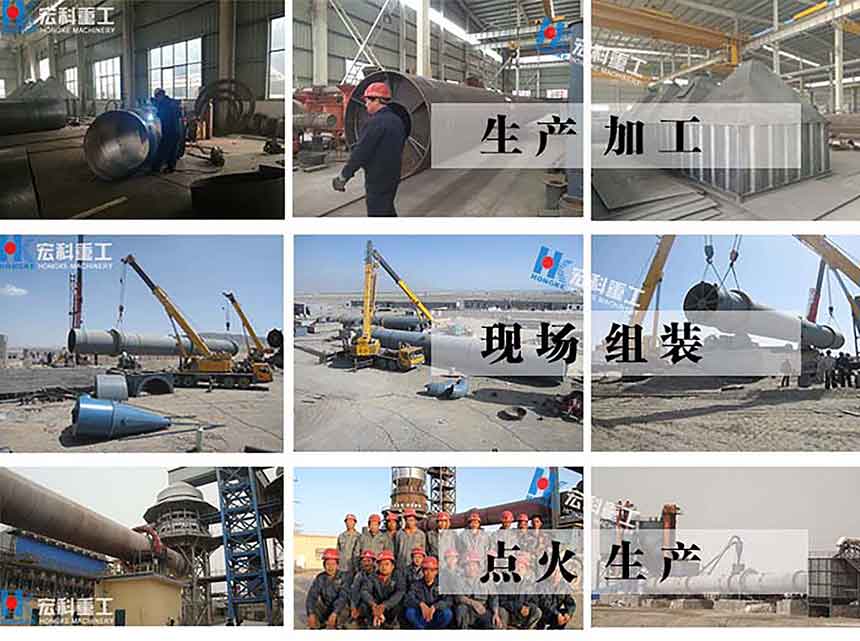

從生產線的設計到生產加工，到安裝調試，到點火投產
回轉窯性能特點:
1、成品質量好、產量高
我廠生產的回轉窯經過科研人員不斷的改進創新，克服了傳統設備溫度不易控制、產品質量不穩定、能源消耗大、環境污染嚴重以及熱效率低等缺點，成品質量好，產量高，非常適合大型化工物料的大規模生產。
2、操作簡單、運行可靠
該回轉窯自動化水平高，生產系統操作的調節、控制和報警均采用PLC在主控室集中控制，現場操作人員少，勞動效率高。采用全負壓生產，氣流暢通，生產運行穩定，安全性高。
3、節能環保
回轉窯結構簡單、可控性強，利于操作和維護。采用脈沖袋式除塵器除塵，排放濃度小于50mg/Nm3，低于國家排放標準，有效的保護了生產現場的環境。
4、生產效率高
鏟除厚回轉窯窯皮和回轉窯窯圈，擴大回轉窯的有效截面積，水泥熟料產能普遍提高10%以上，回轉窯運轉率提高10%以上。
5、密封性能好
為防止冷空氣進入和煙氣粉塵溢出筒體，在筒體的進料端（尾部）和出料端（頭部）設有可靠的窯尾和窯頭密封裝置。
6、熟料質量高
回轉窯動態平衡中的回轉窯窯皮普遍均勻平整粗糙，物料翻滾移動順暢、平緩，料層均勻穩定，熟料質量提高。

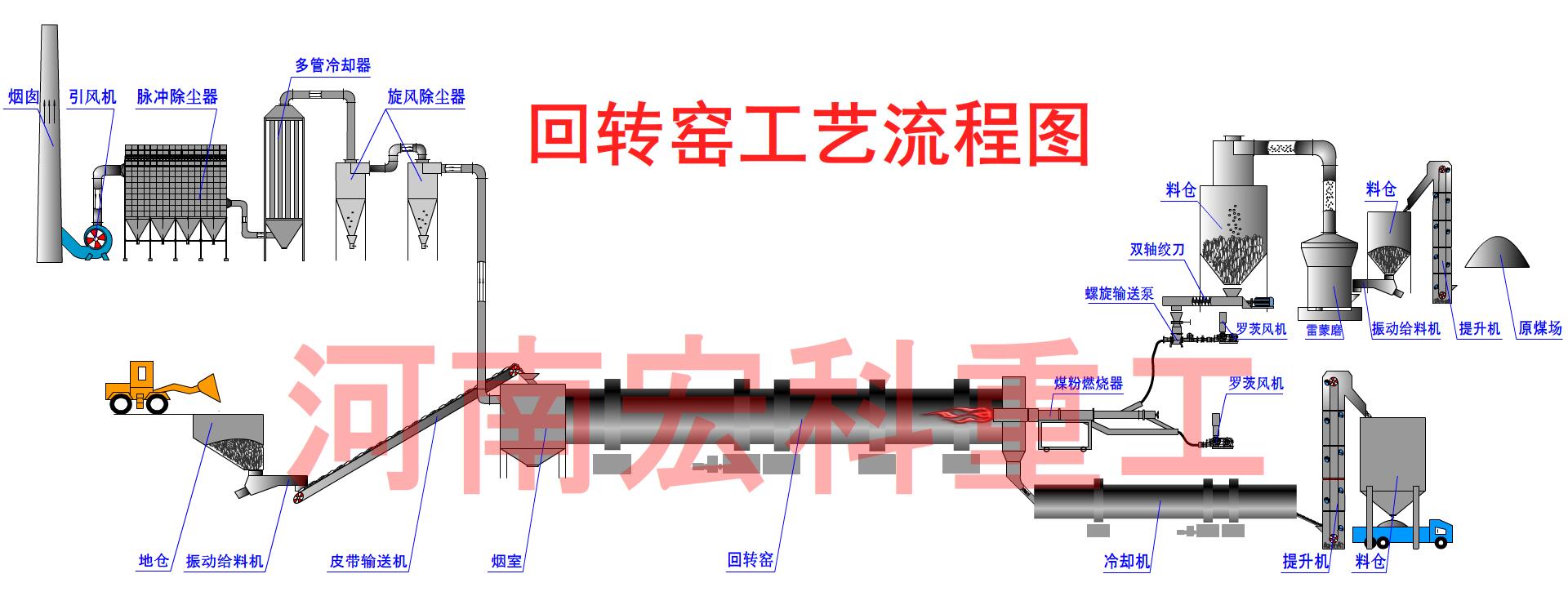

回轉窯工作原理:
回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾（筒體的高端）進入回轉窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從高端向低端）移動，繼續完成其工藝過程，最后，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換后，由窯尾導出。
回轉窯技術參數:
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
